Description
Project propose ici un modèle haut de gamme avec une façade en aluminium sobre renforcé d’un un châssis très rigide et parfaitement blindé.

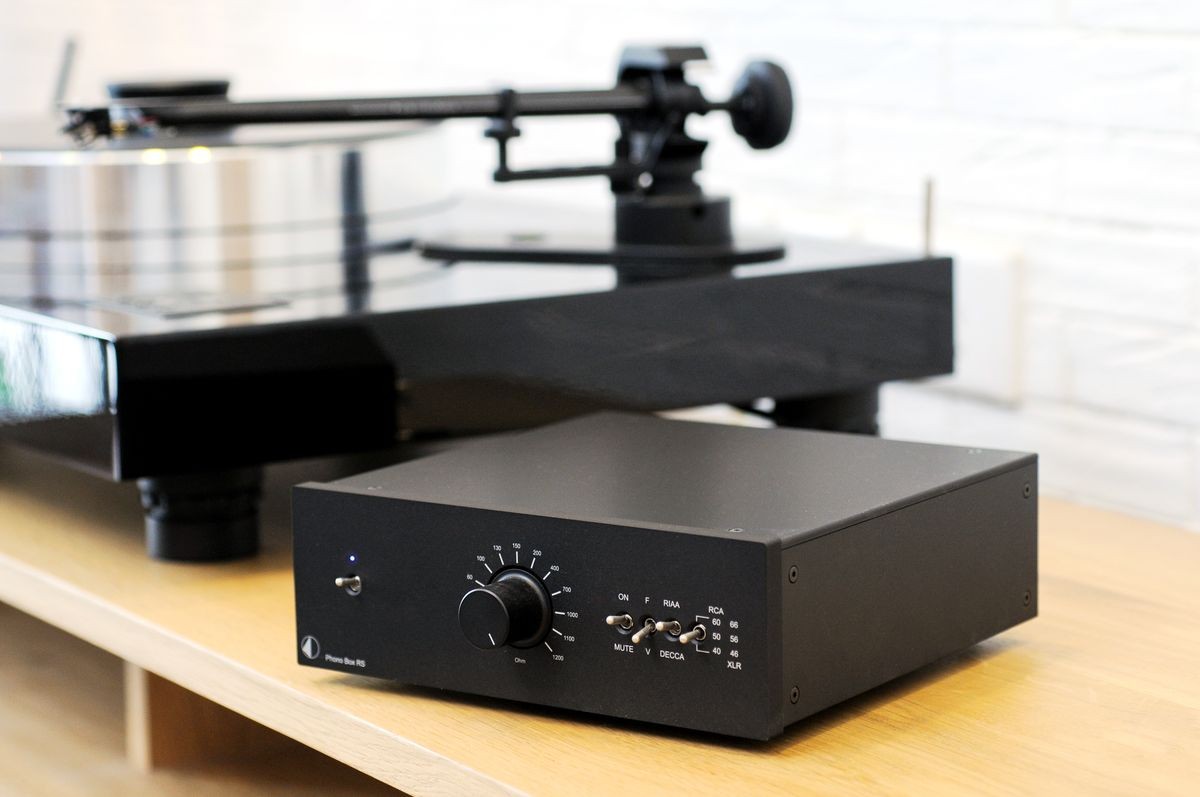

Ce produit est conçu pour être associé avec une platine et une cellule de très haut niveau de qualité .

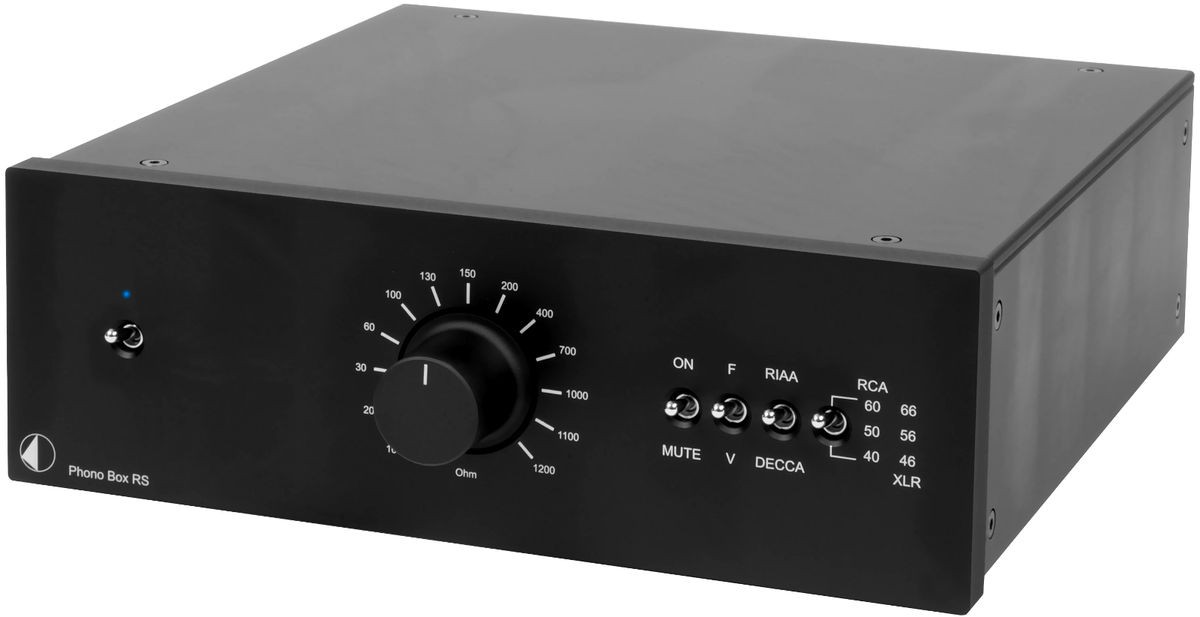

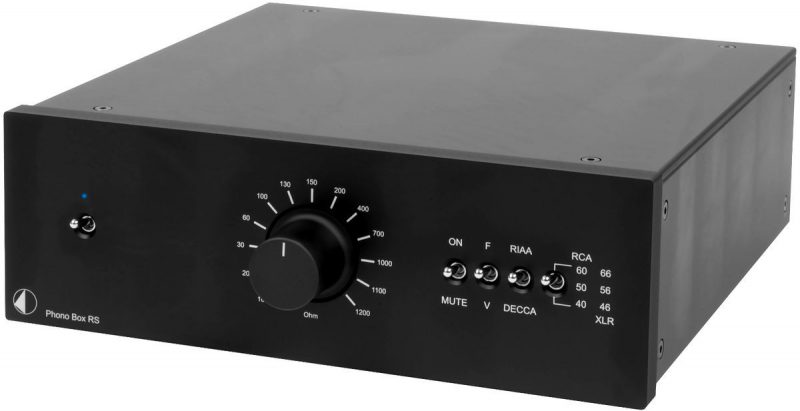

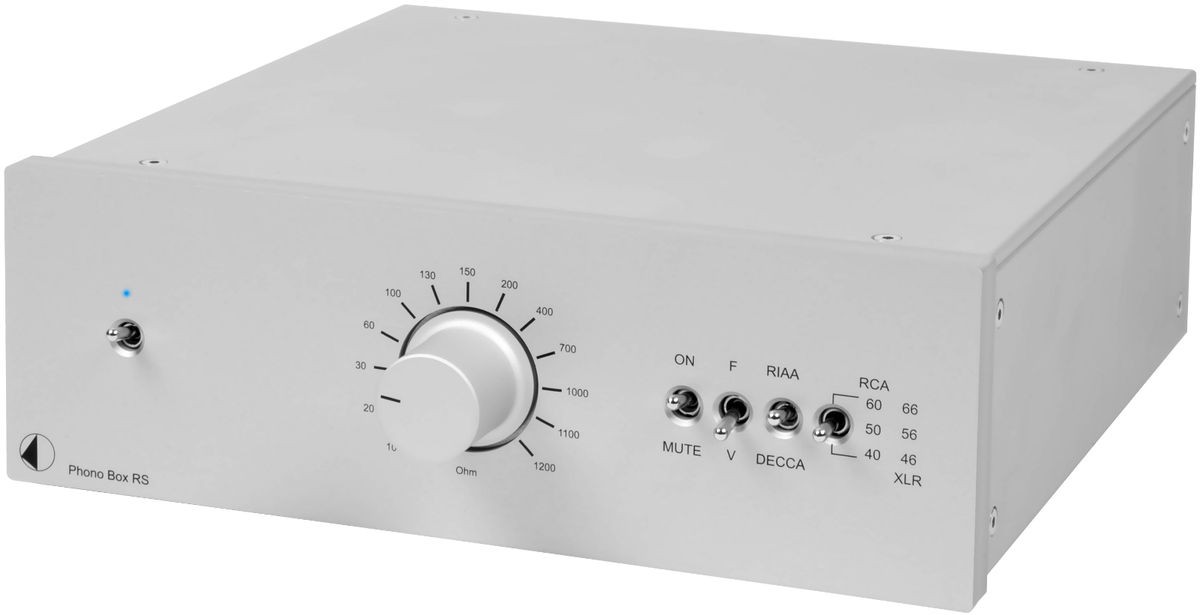

La façade accueille des commutateurs de mise sous tension et de réglages ainsi que le potentiomètre de réglage de l’impédance de charge, gradué de 10 à 1200 Ohms.

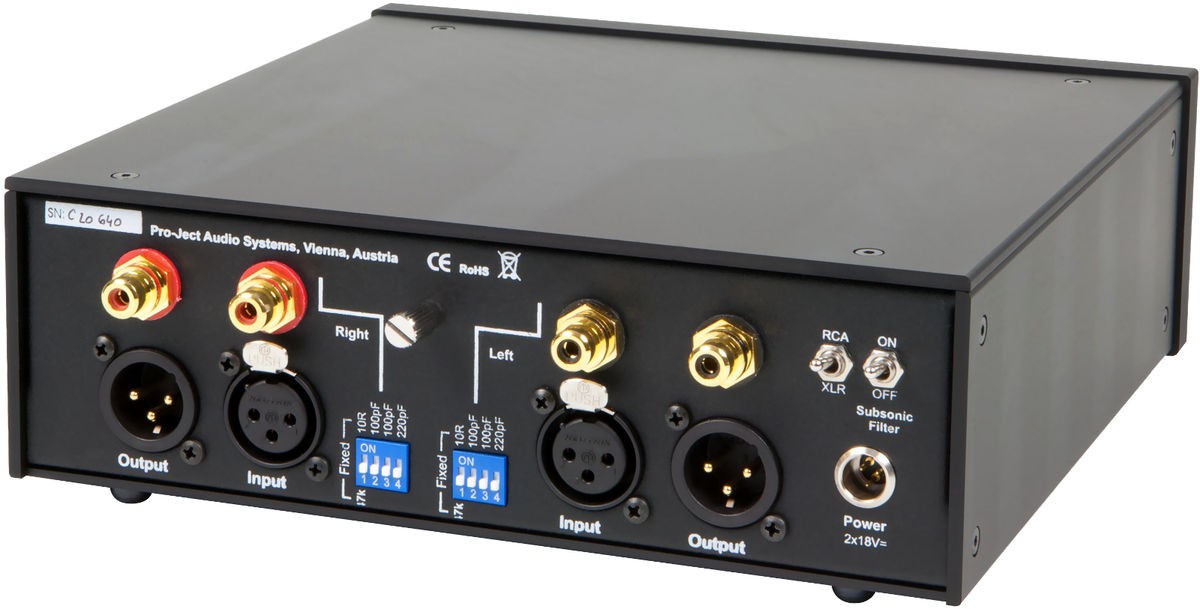

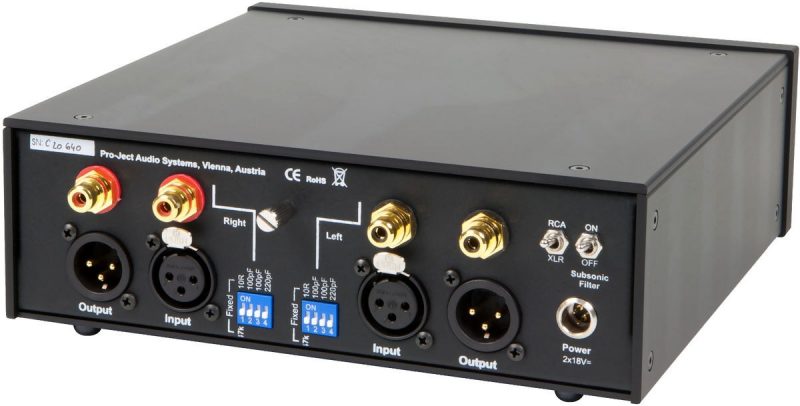

A l’arrière de l’appareil, une entrée et une sortie audio asymétrique avec connecteurs RCA plaqués or ainsi qu’une entrée et une sortie symétriques XLR.
On y trouve également des es commutateurs pour le réglage de la capacitance.
Le transformateur secteur est séparé afin d’éviter tout risque de pollution et apport de bruit .
Il est étudié pour être utilisé en configuration symétrique Dual Mono et embarque des composants de rigueur comme le fameux SSM2019 d’Analog Devices (pré-ampli) ou le LT1010 (gain) de Linear Technology.
En plus de ce réglage du gain et du choix de la courbe d’égalisation, la façade regroupe un potentiomètre de réglage de l’impédance de charge.
il est possible de paramétrer le gain en fonction de la cellule et des connectiques utilisées de 40 à 66 dB, via un sélecteur en façade.
Par le biais de Switch, il est aussi possible d’ajuster avec précision pour les cellules MM et MC haut niveau la charge capacitive de 100 à 520 pF.
Il dispose bien sure de la courbe d’égalisation standart RIAA qui est la spécification d’enregistrement et de lecture de disques vinyles standard, établie par la Recording Industry Association of America (RIAA) utile pour l’écoute des enregistrements effectués avant 1954 et jusqu’en 1980, date qui marque la quasi-imposition de la norme RIAA à travers le monde, mais le Phono Box RS dispose aussi d’une courbe d’égalisation DECCA peu répandue et utilisée par quelques éditeurs comme.London, Deutsche Grammophon(DG), Archiv, EMI, Argo, NAB ou Philips dans les années 60.
Ces deux égalisations sont conçues avec des composants passifs évitant ainsi tout risque de bruit et surtout de distorsion.
Le Phono Box RS est une vraie réussite musicale, La restitution est extrêmement transparente et très dynamique associé à un superbe équilibre tonal…
Un rapport qualité prix exceptionnel !
Caractéristiques Techniques
Impédance d’entrée :
– Fixe 10 Ohms ou 47 kOhms
– Variable : 10 – 1200 Ohms
Capacitance réglable : 100μF, 120μF, 200μF
Impédance de sortie : 50 Ohms
Gain MM / MC :
– RCA : 40, 43, 60 dB
– XLR : 45, 56, 66 dB
Rapport signal/bruit :
– MM 89 dB (97 dB – IEC -A)
– MC 83 dB (91 dB – IEC -A)
Distorsion harmonique totale :
– MM : 0,01%
– MC : 0,05%
Précision du suivi de la courbe RIAA : 0,3 dB / 20 Hz – 20 kHz
Filtre subsonique : 18 Hz – 24 dB/Octave
Coffret métal anti-vibration et anti-interférences
Façade aluminium
Conception symétrique, double mono
Égalisation RIAA et DECCA entièrement passives
Section pré-amplification : Analog Devices SSM2019
Étage de gain : Linear Technology LT1010
Bloc d’alimentation déporté +/- 18V/300mA DC
Tension secteur : 220 – 240V, 50Hz
Entrées et sorties
1 entrée asymétrique RCA (connecteurs plaqués or)
1 entrée symétrique XLR
1 sortie asymétrique RCA (connecteurs plaqués or)
1 sortie symétrique XLR
Dimensions et Poids
Dimensions (L x H x P) : 200 x 72 x 194 mm (profondeur 200 mm en tenant compte des connecteurs)
Poids : 2 kg (sans tenir compte du bloc d’alimentation)
